配电自动化系统
【提要形貌】配电自动化系统（DAS）是一种可以使配电企业在远方以实时方法监视、协协调操作配电装备的自动化系统 。其内容包括配电网数据收罗与监视（SCADA系统）、配电地理信息系统（GIS）和需求侧治理(DSM）几个部分 。通过快速故障处置惩罚，提高供电可靠性；通过优化运行方法，改善供电质量、提升电网运营效率和效益 。
- 分类：智能变配电
- 作者：
- 泉源：
- 宣布时间：2021-07-02
- 会见量：0
配电自动化系统（DAS）是一种可以使配电企业在远方以实时方法监视、协协调操作配电装备的自动化系统 。其内容包括配电网数据收罗与监视（SCADA系统）、配电地理信息系统（GIS）和需求侧治理(DSM）几个部分 。通过快速故障处置惩罚，提高供电可靠性；通过优化运行方法，改善供电质量、提升电网运营效率和效益 。
? 系统功效
★ 数据收罗：
· 支持种种配电终端、测控仪表的接入，包括FTU、DTU、TTU等 。
· 数据收罗子系统将收罗种种数据，实时提交给数据处置惩罚子系统，经由一系列的数据处置惩罚后，将处置惩罚过的实时数据提交到面向应用的实时数据库 。
· 可以与收罗终端交互通讯 。
· 支持转发数据到其它系统 。转发规约接纳插件时，可以定制 。
· 支持双网 。
· 显示通道报文 。
· 自动监视诊断通道状态、及终端的通讯状态 。
· 自动主备维护功效 。
· 显示收罗数据的原数据 。
★ 数据处置惩罚
· 遥测越限检查
· 遥信变位处置惩罚
· 遥信取反
· 数据告警
· 数据存储
· 事故追忆
· 实时拓扑剖析
· 电压及格率
★ 控制调理
· 支持对种种配电终端的远程控制和调理，支持种种规约控制，包括101、104等，也支持IEC61850标准手艺 。
★ 事故追忆
· 追忆工具、追忆规？缮柚
· 追忆数据可通过界面举行反演
· 追忆数据可用于事故剖析
★ 历史数据存储与治理
· 历史数据主要存储在关系数据库效劳器 。历史数据存储？樽际笔章奘凳笔菘夂陀τ檬菘獾氖，举行统计、累计、积分等数据处置惩罚后存储到关系库中；生涯的数据可用报表和画面显示 。
· 支持双机、双网、双数据历史数据存储，包管极高的可靠性
· 可以界说任何一个数据点的存储周期 。
· 存储周期的修改可以在线完成 。
· 支持多种数据类型和统计类型存储 。
· 历史数据可以按历史数据维护界面、修改 。
· 历史数据可以按月份备份到外地 。
· 可以把外地数据再导入到系统数据库中 。
· 支持按曲线方法修改数据 。支持曲线的拷贝与粘贴 。
· 历史数据的盘问处置惩罚纳入统一的权限治理领域
★ 可组态人机界面
· 支持种种电力元件的定制
· 支持种种表格、棒图、饼图的定制
· 支持带电、失电动台着色手艺
· 通过人机接口子系统为操作员提供形象直观的图形化监视和操作界面 。
· 提供统一的界面，在差别操作系统上的显示、操作气概一致 。
· 支持接线图、工况图、；ぷ氨干柚猛肌⒁２獗怼⒁Ｐ疟淼然，支持以差别的画面显示所有丈量信息 。支持着色、动画、闪灼及文字报警 。支持历史、实时趋势曲线 。支持棒图、饼图、数字表计等多种显示方法 。
· 在图形编辑历程中，支持更改、回退、重做、拷贝、粘贴、拖拽、合并、拆分（属性）操作 。支持图元的组合、解组、对齐、匀称漫衍、相同巨细等排列操作 。支持图形的平移、缩放、导航（全局缩 。⒂パ郏ň植糠糯螅┑裙π 。
· 用户可凭证需要，无邪界说工程化的图元模板，包括：基本图元界说、电力争元界说、图元画法界说、图元毗连点属性界说、图元状态显示界说 。关于电力争元模板，用户还可以界说图元模板的毗连规则、有用性规则，如：不可毗连类型、只能毗连类型、只能首端规则、只能最后规则等 。
· 系统支持菜单（包括可设置右键菜单、工具条）、热门、树形目录等多种操作方法；支持通过画面举行州操作 。
· 窗口系统及画面显示系统 。
· 交互式操作治理 。
· 趋势曲线功效 。
· 画面的拷贝功效 。
· 记事本功效 。
· 报警功效 。
· SVG图形名堂的支持
★ 报表
· 类excel操作模式 。
· 兼容excel名堂导入 。
· 报表子系统可以很是利便地界说种种报表模板，无邪地天生日报、月报、年报 。
· 报表中可显示的数据包括：种种历史采样数据，如整点值、1 分钟值、15 分钟值、整点数据；种种统计值，如最大值、最小值、平均值、累加值、最大/最小值泛起时间、峰谷平尖统计值、负荷率、及格率、网损剖析；种种装备运行统计数据；种种历史事务信息 。
· 报表名堂与MS Office Excel 文件完全兼容，并支持用户二次开发 。
· 支持所有报表的人工、准时、自动打印 。
· 向用户提供友好利便的报表参数治理、报表文件治理界面 。
★ 清静治理：清静治理包括网络清静、用户权限控制等方面
· 在网络清静方面：系统支持电力系统清静分区设置， 就系统自己而言，系统支持对要害主机装备、网络装备、存储装备举行响应的热备份与冷备份，阻止单点故障影响系统可靠性
· 在用户权限控制方面：支持按节点、角色、用户安排的漫衍式权限治理系统 ？梢陨柚萌魏我桓鲇没，只能在指定的节点、以指定的角色、执行指定的权限， 治理具有严酷的允许授权控制 。
★ 操作票与程序化控制
· 图形化智能开票系统，基于一次电网模子仿真 。
· 连忙重演培训系统 。
· 仿真执行验证系统 。
· 票执行和验证一体化设计 。
· 权限校验 。
· 自动化与半自动化执行程序化顺控票
★ 一体化五防
· 在线式实时五防 。
· 主站、子站、终端实时闭锁互联五防系统 。
· 图形化五防规则建设、仿真系统 。
· 知足IEC61131-3的规则系统 。
· 漫衍式五防 。
· 基于高速GOOSE手艺的实时五防系统
★ 馈线自动化
· 基于子站的馈线自动化和终端自愈馈线自动化的团结 。
· 有用镌汰重合闸次数 。
· 缩短停电时间 。
· 有用实时的牢靠定位手艺 。
· 在线报文式；ち繁Ｐ卸弑秆≡裥
★ AM/FM/GIS
· 高效GIS平台中心件，快速成图 。
· 装备资产治理 。
· 装备实时运行状态位置效劳 。
· 故障自动GIS定位 。
· 全网负荷区域统计，着色标示 。
· 基于GIS的故障标示效劳
★ 自动抄表
· 多种抄表模式 。
· 支持多种电度表规约 。
· 电能消耗统计 。
· 实时计费系统 。
· 防窃电告警
★ 智能告警与剖析决议
· 基于对全站装备工具信息建模的情形下，实现对全站告警信息举行分类告警、信号过滤，同时通过对变电站运行状态举行实时的在线剖析，自动报告变电站异常并提出故障处置惩罚指导，实现基于治理、磨练和实时运行一体化的告警系统 。
★ 潮流盘算
· 多种盘算模子，适合配电网结构 。
· 图形化的实时仿真界面 。
· 负荷转供和调理 。
· 自动顺应运行方法转变 。
· 实时电网拓扑跟踪调理 。
· 负荷剖析，有用运行建议
★ 装备在线检测与治理
· 装备治理与维护 。
· 按期巡检与告警 。
· 有用检测种种装备状态，状态磨练 。
· 延伸装备寿命周期，提高装备使用率 。
· 异常告警与磨练决议建议
? 系统特点
★ 漫衍式实时数据库手艺，支持大容量数据实时收罗处置惩罚 。
★ 知足IEC61131标准的PLC组态机制及实时PLC执行引擎 。
★ 智能综合通讯自愈系统，确保通讯稳固可靠 。
★ 自动故障检测，隔离和恢复供电（FDIR） 。
★ 无功赔偿电容器的投切控制操作（VQC） 。
★ 故障处置惩罚历程和故障追忆功效 。
★ 实时五防检测 。

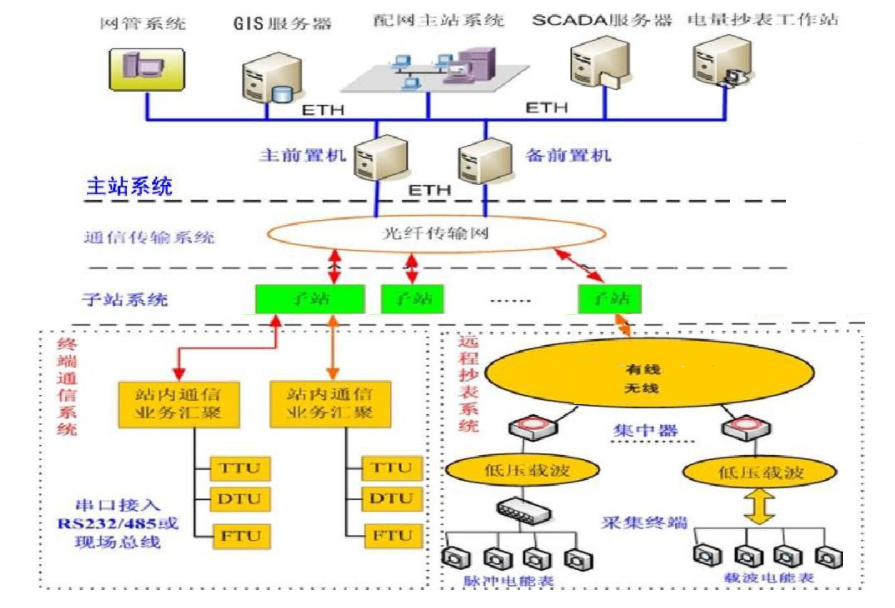

? 系统架构
