泵站综合自动化系统
【提要形貌】泵站自动化实现对水位、压力、泵组事情状态、出站流量、出站压力等的远程监测；支持泵启动装备手动控制、自动控制、远程控制泵组的启停。该系统具备远程监控，无人值守，在线监测、故障诊断与剖析，监控软件支持跨平台运行等特点。泵站自动化系统接纳面向工具的可视化组态手艺，实现全站装备的数据收罗、集中监测、自动控制、；ぁ⑿畔⒔换ァ⒐收险锒虾托畔⒒卫淼裙π。系统适用于大、中型浇灌、排水泵站及工业、城镇供水泵站的；ず妥远嗫丶跋执卫。泵站自动化系统接纳泵站站控层和现地控制层的分层漫衍式结构。泵站站控层包括盘算机监控系统和通讯系统，现地控制层主要包括泵组控制单位、闸门控制单位、公用控制单位、变电站控制单位等装备。
- 分类：智慧水利
- 作者：
- 泉源：
- 宣布时间：2021-07-02
- 会见量：0
泵站自动化实现对水位、压力、泵组事情状态、出站流量、出站压力等的远程监测；支持泵启动装备手动控制、自动控制、远程控制泵组的启停。
该系统具备远程监控，无人值守，在线监测、故障诊断与剖析，监控软件支持跨平台运行等特点。泵站自动化系统接纳面向工具的可视化组态手艺，实现全站装备的数据收罗、集中监测、自动控制、；ぁ⑿畔⒔换ァ⒐收险锒虾托畔⒒卫淼裙π。系统适用于大、中型浇灌、排水泵站及工业、城镇供水泵站的；ず妥远嗫丶跋执卫。
泵站自动化系统接纳泵站站控层和现地控制层的分层漫衍式结构。泵站站控层包括盘算机监控系统和通讯系统，现地控制层主要包括泵组控制单位、闸门控制单位、公用控制单位、变电站控制单位等装备。
系统凭证泵站的“无人值班、少人值守”要求举行系统整体设计，能知足泵站的清静可靠、增效节能、使用利便的要求，实现泵站的数字化、自动化、信息化和智能化治理。
? 系统功效
泵站自动化控制系统主要体现在以下功效:数据收罗与处置惩罚、运行监视和报警、控制与调理、数据通讯等。
★ 数据收罗与处置惩罚：对内外河水位、水泵、闸门开启高度、变配电的高、低压电器系统等参数举行周期收罗，最后经处置惩罚后形成实时数据并存入实时数据库。
★ 运行监视和事故报警：对各主装备的运行状态和运行参数举行实时显示，并对某些参数以可预先设定其限制规模，当它们越限屏幕上将会即时显示出来，同时纪录故障及其爆发时间，并用语音报警。
★ 控制与调理：
1）泵组顺序控制，泵组的开、；僮髟市砜返ゲ皆诵泻捅栈纷远诵，当操作受阻时实时提醒受阻部位及受阻缘故原由。
2）闸门顺序控制，闸门启、闭操作允许开环单步运行和按给定开度自动完成开闸、关闸操作，当操作受阻时实时提醒受阻部位及受阻缘故原由。
3）公用装备手动、自动控制。
4）电器装备开关合/分操作。
5）种种辅助装备的操作。
6）种种整定值和限值的设定。
★ 数据通讯：
1）中控与子系统之间的通讯。
2）中控与上级部分的通讯。
3）将泵、闸的有关数据，信息送往上级部分，吸收上级部分下发的种种下令。
? 系统特点
★ 自动化水平高：接纳泵组一键开；⒖墒踊僮髁鞒獭⒆氨冈冻碳嗫厥忠，操作简朴，自动化水平高。
★ 性能完整，手艺成熟：系统接纳高可靠性、高性能、手艺成熟的工业级产品部件，知足泵站工业情形的装备运行条件。
★ 集成度高：实现泵站盘算机监控系统与微机继电；は低场⒗抛爸谩⒅绷鞯缭聪低场⒌缍畔低场⒈溲蛊飨低场⑽露妊布煜低场⒌绱帕髁肯低场⑷砥粝低场⑺徽闪肯低臣捌渌值乜刂频ノ恢涞氖萃ㄑ。
★ 先进性好：系统设置和装备选型切合盘算机生长迅速的特点，充分使用盘算机领域的先进手艺，系统抵达目今的海内先进水平。
★ 开放性好，结构完善：系统为全漫衍、全开放系统，既便于功效和硬件的扩充，又能充分；びτ米试春屯蹲，漫衍式数据库及软件？榛⒔峁够杓，使系统能顺应功效的增添和规模的扩充，并能自诊断。

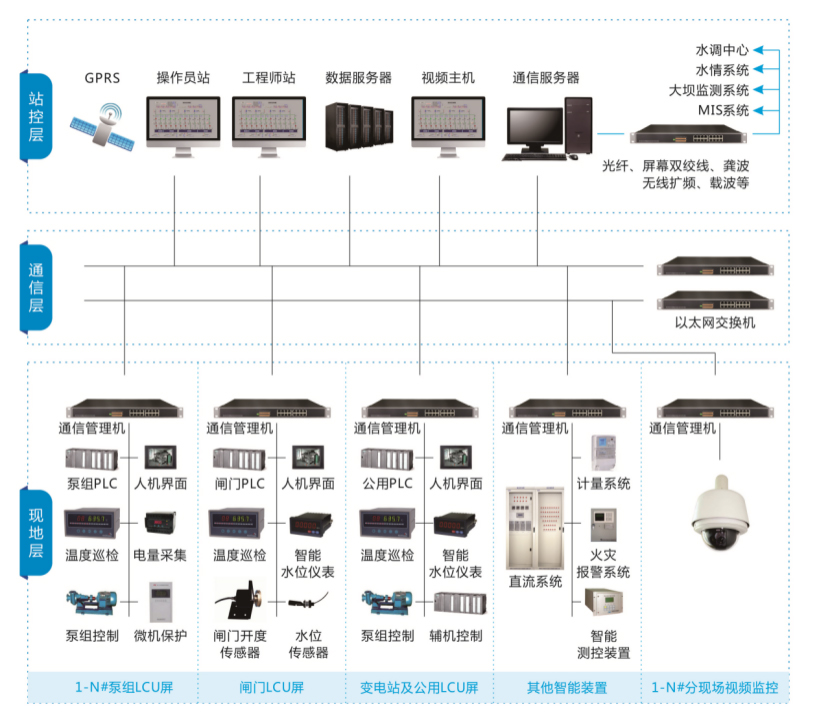

? 系统架构
