新能源电站集控解决计划
【提要形貌】风力发电综合自动化系统可对风场风机、变电站、气象站、无功赔偿装置等装备举行实时监测和控制，实现装备数据收罗、剖析、处置惩罚、事务纪录、存储，并通过种种样式的图表、趋势、报表泛起电站的运行情形，确保用户远程对电站数据的监控需求 。其友好的用户界面、周全的数据效劳、强盛的剖析功效、完善的故障报警确保了风场发电系统的清静、可靠和稳固运行 。
- 分类：智慧新能源
- 作者：
- 泉源：
- 宣布时间：2021-07-01
- 会见量：0
风力发电综合自动化系统可对风场风机、变电站、气象站、无功赔偿装置等装备举行实时监测和控制，实现装备数据收罗、剖析、处置惩罚、事务纪录、存储，并通过种种样式的图表、趋势、报表泛起电站的运行情形，确保用户远程对电站数据的监控需求 。其友好的用户界面、周全的数据效劳、强盛的剖析功效、完善的故障报警确保了风场发电系统的清静、可靠和稳固运行 。
系统接纳C/S+B/S双重结构团结的方法设计，知足差别用户，差别情形下的使用需求 。系统可实现对简单风电场的监视和控制也可实现对多个风电场的集中监控 。
? 系统功效
集控中心盘算机监控系统主要实现所属水电站的数据收罗、监视和控制(SCADA)、经济调理、梯级AGC，自动电压调解(AVC)等，并知足上级调理部分通过本系统实现所属水电站五遥(遥信、遥测、遥调、？睾鸵Ｊ)功效，为逐步实现所属梯级水电站的集中监控，统一团结调理积累履历并创立条件 。
集控中心盘算机监控系统的主要功效如下：
1）集中集控功效 。
2）数据收罗和监视功效 。
3）提供友好的全图形人机界面功效 。
4）自动发电控制（AGC） 。
5）自动电压控制（AVC） 。
6）网络维护治理功效 。
7）盘算机数据通讯功效 。
8）WEB功效 。
9）报表支持系统 。
10）历史数据库功效 。
11）系统自诊断和自恢复功效 。
? 系统特点
(1)系统接纳漫衍式开放系统结构，主机兼操作员事情站、工程师站、远程通讯站、站内通讯站、语音报警装置等均接纳开放的操作系统Unix和Window NT，网络协议为TCP/IP 。监控系统的所有盘算机或PLC都直接接入网络，控制下令可直接由事情站下达给各LCU，不需经其他盘算机系统转发 。
(2)上位机接纳100MB快速以太网接口与光纤网络组成系统的主通道，PLC通过网络直接毗连，进一步包管了整个系统的可靠性和实时性 。
? 系统架构
集控中心盘算机监控系统接纳开放分层漫衍式系统结构，可分为生产信息盘问层、监控层和接入层，响应的集控中心层网络也分为生产信息网、监控主干网和接入网 。主干网接纳千兆以太网双网结构，设置2台千兆以太网交流机，传输介质为超5类双绞线，接纳国际标准网络协议TCP/IP 。系统中的效劳器和事情站等装备通过冗余设置的1000Mbps以太网交流机毗连，以包管盘算机监控系统的清静运行 。
集控中心电调自动化系统，中心站系统网络由三个局域网区组成，划分是：
集控中心生产信息盘问层完成整个梯级电站的实时和历史信息盘问事情，由WEB宣布效劳器、WEB数据效劳器及浏览终端等装备组成 。集控中心信息盘问网设置1000M以太网交流机，主要毗连信息盘问层有关装备，并通过防火墙与公司生产治理信息辖档同接，实现电站监控WEB宣布功效 。信息盘问网通过网络清静隔离装备与梯级集控中心监控网毗连 。
系统接入网接纳100M以太网双网结构，传输介质为超5类线，接纳国际标准网络协议TCP/IP 。2台互为备用的通讯效劳器划分与监控系统的2台主干网交流机和接入网交流机毗连 。并通过通讯系统提供的冗余通道与碗米坡电站盘算机监控系统和上级调理系统通讯 。
接入网焦点层设在集控中心，接纳高性能的焦点路由器；接入层在碗米坡电站，设置接入路由器 。路由器的接口设置及协议转换功效应凭证网络主、备用通道的要求设置响应接口和协议转换？，并且路由器应具有一定命目的扩展插槽 。
组建集控中心专用数据网，实现集控中心系统与电站盘算机监控系统之间的可靠通讯，是集控中心自动化系统实现功效的基础和包管 。实现电站现地无人值班，意味着在集控中心必需实时监控到电站运行的所有主要信息，数据量很是重大，可靠性和实时性的要求也很高，因此集控中心系统与电站盘算机监控系统通讯宜接纳传输性能很好的宽带光纤网络通讯方法才华知足需要，并需设置冗余通道 。
集控中心盘算机监控系统接入网接纳主、备用通道传输数据 。主用通道接纳电力光纤专用通道，备用通道接纳卫星传输通道 。

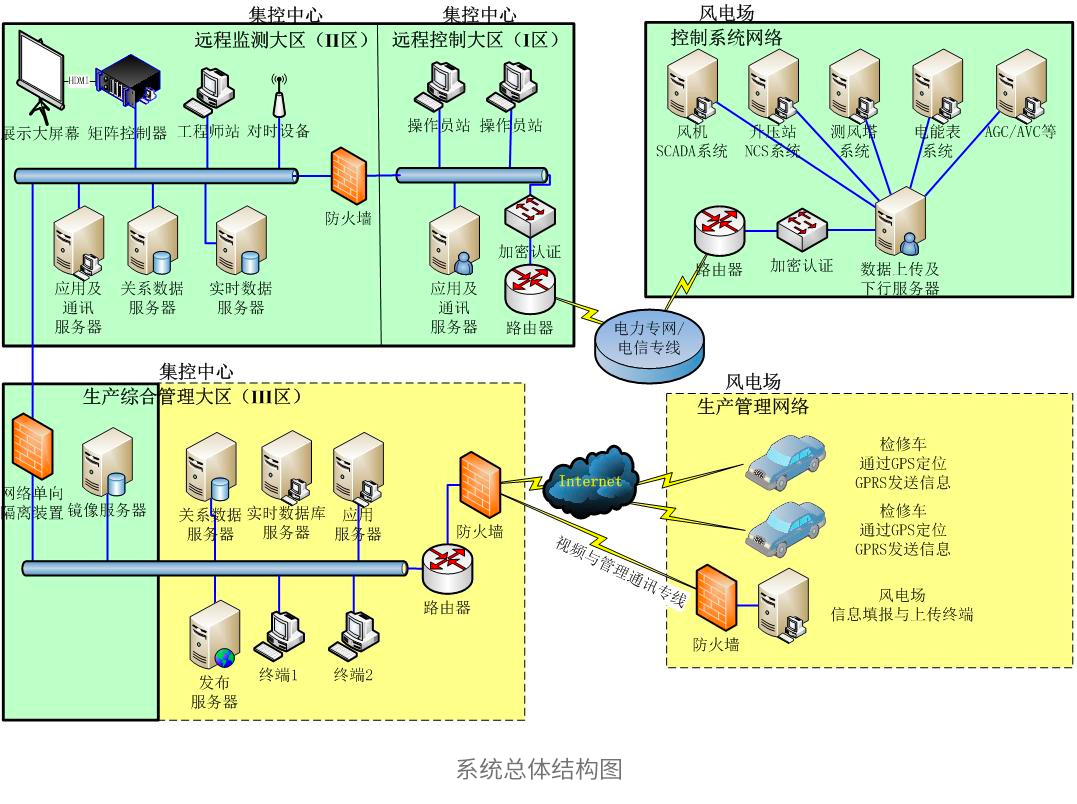

某风电场远程集中监控系统总统结构图如下图所示：
