气动盾形闸门系统
- 分类：智慧水利
- 作者：
- 泉源：
- 宣布时间：2021-07-02
- 会见量：0
【提要形貌】气动盾形闸门系统主要由钢闸门、气袋、埋件、空气压缩系统和控制系统组成。气动盾形闸门智能协同控制系统（简称：PGC-2000）由盘算机、可编程逻辑控制器PLC、通讯网络、种种自动化元器件和闸门控制软件等组成，系统接纳PID和PWM控制压缩空气对气袋充气或排气，使闸门升起或倒伏，并设置有高度、流量和水位三种自动模式。
1
1
气动盾形闸门系统
【提要形貌】气动盾形闸门系统主要由钢闸门、气袋、埋件、空气压缩系统和控制系统组成。气动盾形闸门智能协同控制系统（简称：PGC-2000）由盘算机、可编程逻辑控制器PLC、通讯网络、种种自动化元器件和闸门控制软件等组成，系统接纳PID和PWM控制压缩空气对气袋充气或排气，使闸门升起或倒伏，并设置有高度、流量和水位三种自动模式。
- 分类：智慧水利
- 作者：
- 泉源：
- 宣布时间：2021-07-02
- 会见量：0
气动盾形闸门系统主要由钢闸门、气袋、埋件、空气压缩系统和控制系统组成。气动盾形闸门智能协同控制系统（简称：PGC-2000）由盘算机、可编程逻辑控制器PLC、通讯网络、种种自动化元器件和闸门控制软件等组成，系统接纳PID和PWM控制压缩空气对气袋充气或排气，使闸门升起或倒伏，并设置有高度、流量和水位三种自动模式。
? 系统功效
★ 形象的监控画面：以动画方法模拟所有气动盾形闸门的状态和河水的状态，包括闸门升沉的角度、水位和流水。
★ 清静监视和种种控制：实时显示气动盾形闸门的角度、水位、种种压力值、种种阀和装备的开关状态等；通过下发下令至PLC以控制种种阀和装备；通过下发下令至PLC设定值以使PLC按设定值自动运行。
★ 操作控制和参数设置的清静；。
★ 具有信息故障事故和数据越限报警，包括语音报警和对话框报警。
★ 州盘问功效：事务信息盘问、故障事故盘问和操作纪录盘问。
★ 手动天生年和月运行纪录。
★ 运行纪录的日月年报表天生和打印输出。
★ 模拟量历史纪录的日月年曲线显示。
★ 历史数据共享，利便与第三要领式接口。
★ 手机短信报警，当系统相关参数凌驾设置后，自动向手机发送报警信息，提醒用户关注。
★ 实时视频监控功效，将远程视频信号接到中控室，实时相识现场情形。
★ 手机审查数据以及远程操控功效
? 系统特点
★ 可以完全倒伏在河底，无水位落差，不影响水生物的上下通过，可以坚持河流及生态的一连性，有用维护生态情形。
★ 整套气动盾形闸门系统有若干？榛母终⒚偶捌楹隙，拦河宽度不受限制，且中心不需要闸墩，泄水面险些与河流宽度一致，可实现大面积高效率泄水。
★ 可应用于都会河流某人工湖，为人们提供了休闲娱乐场合，而溢流时形成的瀑背景观为都会增添了一道有没的景物。
★ 开启高度可以恣意调解，可以实现分次破冰，起到防凌汛的目的，可使用于严寒地区。
★ 可以通太过段截流来实现防洪、防海水倒灌、蓄水和船闸功效，包管航运。
★ 可以实现分节分段开启或关闭，以是很容易实现多向分流。
★ 既能手动分控制水位，又能自动控制水位；特殊是在洪水漫溢引发断电时，仍可以通过手动排放气袋内空气控制水位清静泄洪。

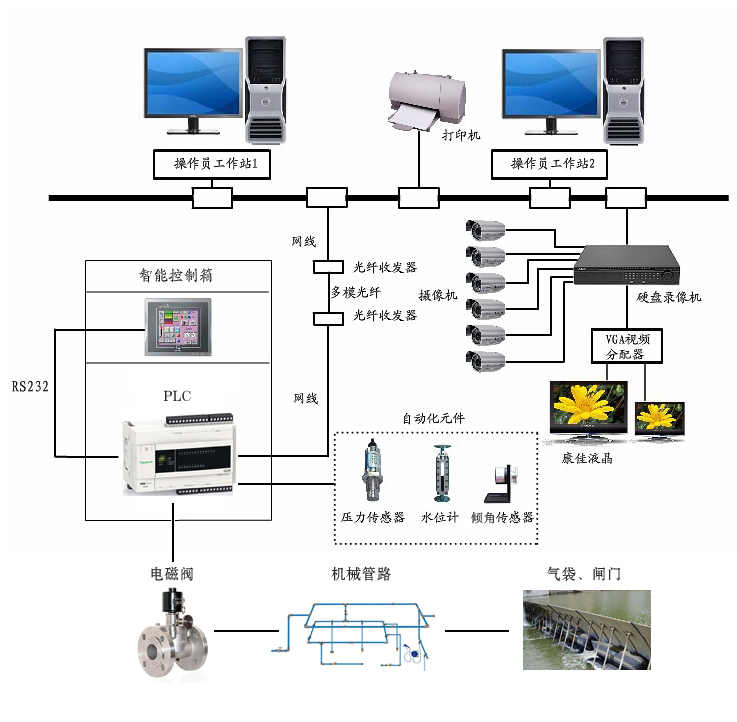

? 系统架构
