新疆新华墨玉50MWp光伏发电工程

典范案例 -

新疆新华墨玉50MWp光伏发电工程

  • 分类:新能源案例
  • 作者:
  • 泉源:
  • 宣布时间:2021-08-20
  • 会见量:0

【提要形貌】新疆新华墨玉50MWp光伏发电工程位于新疆和田地区墨玉县城,工程装机容量为50MWp,拟接纳分块发电、集中并网计划。光伏组件选用260Wp多晶硅光伏组件,共计202908块 ;集中式逆变器选用500kW型逆变器,共计90台。组串式逆变器选用28-40kW型逆变器,组串式逆变器方阵总容量约5MWp。集中式逆变器阵列光伏组件串由20块光伏组件串联组成,在支架上接纳2行10列排布方法。组串式逆变器阵列光伏组件串由22块光伏组件串联组成,在支架上接纳2行11列排布方法。本工程在治理区东边新建110kV升压站一座,电压品级为110/35kV,一期50MWp工程建成后通过新建110kV升压站以一回110kV输电线路接入圣树110kV变电站。

新疆新华墨玉50MWp光伏发电工程

【提要形貌】新疆新华墨玉50MWp光伏发电工程位于新疆和田地区墨玉县城,工程装机容量为50MWp,拟接纳分块发电、集中并网计划。光伏组件选用260Wp多晶硅光伏组件,共计202908块 ;集中式逆变器选用500kW型逆变器,共计90台。组串式逆变器选用28-40kW型逆变器,组串式逆变器方阵总容量约5MWp。集中式逆变器阵列光伏组件串由20块光伏组件串联组成,在支架上接纳2行10列排布方法。组串式逆变器阵列光伏组件串由22块光伏组件串联组成,在支架上接纳2行11列排布方法。本工程在治理区东边新建110kV升压站一座,电压品级为110/35kV,一期50MWp工程建成后通过新建110kV升压站以一回110kV输电线路接入圣树110kV变电站。

  • 分类:新能源案例
  • 作者:
  • 泉源:
  • 宣布时间:2021-08-20
  • 会见量:0
详情

?   项目配景

新疆新华墨玉50MWp光伏发电工程位于新疆和田地区墨玉县城,工程装机容量为50MWp,接纳分块发电、集中并网计划。光伏组件选用260Wp多晶硅光伏组件,共计202908块 ;集中式逆变器选用500kW型逆变器,共计90台。组串式逆变器选用28-40kW型逆变器,组串式逆变器方阵总容量约5MWp。集中式逆变器阵列光伏组件串由20块光伏组件串联组成,在支架上接纳2行10列排布方法。组串式逆变器阵列光伏组件串由22块光伏组件串联组成,在支架上接纳2行11列排布方法。本工程在治理区东边新建110kV升压站一座,电压品级为110/35kV,一期50MWp工程建成后通过新建110kV升压站以一回110kV输电线路接入圣树110kV变电站。



?   整体解决计划

本期工程设计装机容量为50MWp,由50个1MWp的子方阵组成,其中45个子方阵接纳集中式逆变器,其余5个子方阵接纳组串式逆变器。接纳集中式逆变器的子方阵每500kWp光伏组件汇流装备与一台500kW逆变器组成一个光伏发电单位,每个光伏发电单位经逆变器将直流电转换为低压交流电,两个光伏发电单位经1台1000kVA双破碎绕组升压变压器,将逆变器输出的交流电升压至35kV。接纳组串式逆变器的子方阵若干个组件串接入1台逆变器,若干台逆变器接入1台交流汇流箱,每个子方阵的汇流箱接入响应箱变低压侧,将逆变器输出的交流电升压至35kV。每10台35kV升压箱式变在高压侧并联为1回电源进线,50MWp共计5回电源进线,划分接入生产楼35kV开关柜室母线,35kV系统接纳单母线分段接线,本期建成Ⅰ段母线,经变电站升压至110kV后以一回倾轧线接入圣树110kV变电站。





?   项目实验效果

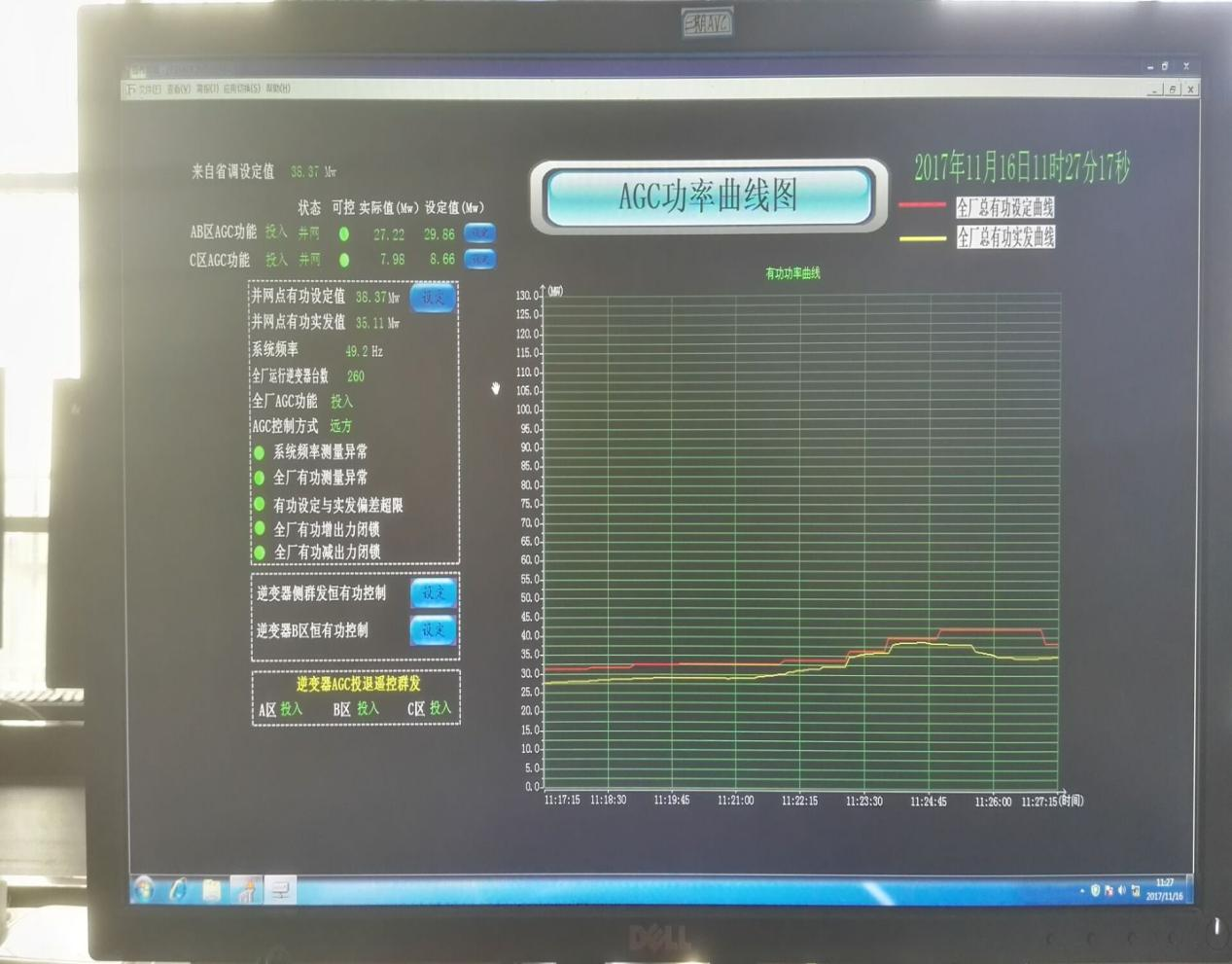

我公司承建的新疆新华墨玉50MWp光伏发电工程综合自动化装备投运以来,监控装备一直清静、可靠运行,项目实验效果图如下:
